Ошибки FANUC SV0432 и SV0433: низкое напряжение питания и DC

Ошибки FANUC SV0432 и SV0433: низкое напряжение питания и DC
Разбираем сервоаварии FANUC SV0432 и SV0433: что означают низкое напряжение питания управления и звена DC в конвертере (CNV), какие у них причины и в каком порядке проводить диагностику.
3111
(1)

Аварии SV0432 и SV0433 на стойке FANUC относятся к питающей части сервосистемы: стойка сообщает, что конвертер (CNV, он же модуль питания PSM) видит заниженное напряжение. Первое напряжение — питание управления самого модуля, второе — напряжение звена постоянного тока (DC link), от которого работают инверторы осей. Такие аварии часто принимают за отказ сервоусилителя или двигателя и меняют не тот узел. В статье собраны коды, их смысл, вероятные причины и порядок проверки: от входной сети до платы управления модуля.

  1. Где в системе возникают SV0432 и SV0433
  2. Таблицы кодов: питание управления, звено DC и смежные аварии
  3. SV0432: низкое напряжение питания управления
  4. SV0433: низкое напряжение звена DC
  5. Порядок диагностики: сеть, питание управления, силовая часть
  6. Что менять по итогам диагностики и как снизить риск повторения
  7. Заключение

Где в системе возникают SV0432 и SV0433

В сервосистеме FANUC серии α i и β i питание разделено на два блока. Конвертер (CNV, на многих станках — PSM, Power Supply Module) выпрямляет трёхфазную сеть и формирует напряжение звена DC. Сервомодули (SVM, инверторы, INV) берут энергию из звена DC и питают двигатели осей. Отдельно на модули подаётся низковольтное питание управления, обычно 24 В постоянного тока. Точные значения и допуски уточняйте по руководству на ваш модуль.

Коды SV04xx в списке сервоаварий разделены по источнику. В описаниях FANUC аварии с пометкой «конвертер» формирует модуль питания, с пометкой «инвертор» — сервомодуль оси. SV0432 и SV0433 относятся к конвертеру. Поэтому причину стоит искать в сети, в модуле питания и в силовых цепях общего звена DC, а не в одном конкретном двигателе. Если авария появляется сразу на всех осях и шпинделе, это почти всегда указывает на общую причину.

Опасность этих аварий не только в остановке станка. При просадке звена DC во время движения оси теряют управляемость, а при работе шпинделя возможен неуправляемый выбег. Поэтому до выяснения причины не стоит многократно сбрасывать аварию и перезапускать станок. Каждый запуск с неисправным питанием нагружает силовые элементы и заряд звена DC. Общую логику сервоаварий мы разбирали в статье про серво-аварии FANUC SV.

Таблицы кодов: питание управления, звено DC и смежные аварии

Ниже коды сгруппированы по узлу. Формулировки даны по типовому описанию серии α i / β i. Точный смысл кода зависит от модели стойки, версии ПО и конфигурации станка, поэтому сверяйтесь с руководством по обслуживанию именно вашей системы. Сначала группа питания управления: при низком напряжении 24 В логика модуля работает нестабильно, и силовая часть блокируется защитой.

КодЧто означаетВероятная причинаЧто проверить в первую очередь
SV0432Конвертер: пониженное напряжение питания управленияПросадка 24 В, плохой контакт в разъёме питания, перегруженный блок 24 В, неисправность платы питания модуляНапряжение 24 В на входе модуля под нагрузкой, состояние разъёмов и клемм, предохранитель в цепи 24 В
SV0434Инвертор: пониженное напряжение питания управленияТо же, но на уровне сервомодуля оси: питание 24 В, межмодульный кабель, плата модуляКакие оси выдают код: одна ось указывает на модуль, все оси — на общий источник 24 В

Вторая группа — звено постоянного тока. Здесь важно понимать, где падает напряжение: на выходе выпрямителя или в самом звене из-за нагрузки и потерь.

КодЧто означаетВероятная причинаЧто проверить в первую очередь
SV0433Конвертер: пониженное напряжение звена DCПросадка или обрыв фазы сети, контактор или магнитный пускатель, дроссель, неисправность силового каскада PSM, шины DCНапряжение сети по трём фазам под нагрузкой, состояние контактора, затяжка шин и клемм
SV0435Инвертор: пониженное напряжение звена DC на модуле осиПлохой контакт шин DC на конкретном модуле, внутренняя неисправностьЗатяжку шин между модулями, визуальные следы нагрева и подгорания
SV0442Конвертер: ошибка заряда звена DCНе отрабатывает цепь предзаряда, неисправны токоограничивающие элементы или контакторРаботу контактора включения, цепь предзаряда, время нарастания напряжения DC

Третья группа — смежные аварии, которые часто возникают вместе с SV0432/SV0433 или маскируют их. Если на экране несколько кодов, начинать нужно с самого раннего по времени.

КодЧто означаетВероятная причинаЧто проверить в первую очередь
SV0431Конвертер: перегрузка главной цепиПерегрузка по току, перегрев радиатора, ограниченное охлаждениеНагрузку, вентилятор и радиатор, см. разбор SV0431
SV0437Конвертер: сверхток во входной цепиПробой выпрямителя, короткое замыкание в звене DCОтсутствие замыканий в шинах DC и на выходе выпрямителя при отключенном питании
SV0439Конвертер: повышенное напряжение звена DCРекуперация, обрыв разрядного резистора, высокое напряжение сетиРекуперативный сброс энергии, разрядный резистор, напряжение сети
SV0443 / SV0444Остановлен охлаждающий вентилятор конвертера / инвертораОтказ вентилятора, загрязнение, обрыв питания вентилятораВращение вентилятора, вентиляторы охлаждения и состояние их разъёмов
SV0438Инвертор: аномальный ток осиПробой IPM, замыкание в обмотке или силовом кабеле двигателяИзоляцию двигателя и кабеля, см. разбор SV0438

SV0432: низкое напряжение питания управления

Эта авария говорит, что модуль питания недополучает низковольтное питание управления. На многих станках оно подаётся от общего блока 24 В, который одновременно питает релейную логику, ввод-вывод, датчики и сами сервомодули. Поэтому SV0432 часто появляется не сам по себе, а на фоне нестабильной работы других цепей станка.

Типичные причины в порядке частоты:

  • Блок питания 24 В работает на пределе или деградировал: электролитические конденсаторы потеряли ёмкость, и напряжение проседает при включении контакторов и приводов.
  • Плохой контакт в разъёме питания модуля или на клеммнике: окисление, ослабленная затяжка, перегретая клемма.
  • Предохранитель или автомат в цепи 24 В срабатывает при переходных токах, хотя формально «исправен».
  • Повышенная нагрузка на 24 В после установки нового оборудования: датчиков, реле, модулей ввода-вывода.
  • Внутренняя неисправность платы питания модуля при исправном внешнем 24 В.

Измерять напряжение нужно не вхолостую, а под нагрузкой и в момент возникновения аварии. Мультиметр на разъёме при выключенном станке мало что покажет. Лучше контролировать 24 В на самом модуле, а в идеале — осциллографом, чтобы увидеть кратковременные просадки. Подробнее о замене и подборе источников — в статье про блок питания контроллера ЧПУ и в разделе блоков питания.

SV0433: низкое напряжение звена DC

Звено DC в системах на 200 В формируется выпрямлением сети, и его номинал в несколько раз выше 24 В управления. Точное значение смотрите в документации на модуль. При понижении напряжения звена ниже допустимого порога конвертер останавливает работу, чтобы не допустить неуправляемого режима осей. Причины делятся на внешние (сеть) и внутренние (силовая часть модуля).

Внешние причины:

  • просадка или несимметрия фаз питающей сети, особенно при пуске мощного оборудования на той же линии;
  • обрыв одной фазы, перегоревший предохранитель или оплавленный контакт во входном автомате и магнитном пускателе;
  • трансформатор или автотрансформатор с неверной отпайкой, нагруженный выше номинала;
  • длинные питающие кабели малого сечения, дающие заметное падение напряжения под нагрузкой.

Внутренние причины:

  • ухудшение контакта в силовых шинах DC между модулями — следы подгорания, ослабленные винты;
  • потеря ёмкости конденсаторов звена DC, из-за которой напряжение «проваливается» при разгоне осей;
  • неисправность силового каскада конвертера или его управляющей платы;
  • проблемы с цепью предзаряда и контактором, из-за которых звено не достигает номинала.

Если модуль питания дополнительно показывает собственный код на индикаторе, сопоставьте его с аварией на стойке. Обрыв фазы, перегрев и перегрузка разобраны в наших материалах: PSM alarm 06, PSM alarm 07 и PSM alarm 01. Значения индикации зависят от серии PSM, поэтому ориентируйтесь на руководство своей модели.

Порядок диагностики: сеть, питание управления, силовая часть

Главная задача — понять, где источник проблемы: во внешнем питании, в плате управления модуля или в силовой части. Ниже порядок, который позволяет не менять узлы наугад. Все работы в силовых цепях проводит квалифицированный персонал: после отключения питания в звене DC остаётся опасное напряжение, поэтому соблюдайте время разряда, указанное в руководстве, и проверяйте отсутствие напряжения прибором.

  1. Зафиксируйте картину. Запишите все коды на стойке, номер оси, на которой они появились, и режим в момент аварии: включение, разгон шпинделя, быстрый ход. Сфотографируйте индикацию PSM и SVM.
  2. Определите масштаб. Если авария общая для всех осей и шпинделя, ищите причину в сети, питании 24 В или модуле питания. Если только на одном SVM — в этом модуле или его шинах.
  3. Проверьте сеть. Измерьте напряжение по трём фазам под нагрузкой, посмотрите состояние входного автомата, контактора и предохранителей. Обрыв фазы и просадка — самые частые «внешние» причины SV0433.
  4. Проверьте 24 В. Измерьте напряжение на входе модуля в момент включения контакторов и при работе осей. Проверьте клеммы, разъёмы и предохранители в этой цепи.
  5. Осмотрите силовые цепи при обесточенном станке и разряженном звене DC: шины между модулями, затяжка винтов, потемнение изоляции, следы подгорания, состояние радиатора и вентилятора.
  6. Исключите перекрёстные причины. Отключите по одной оси от звена DC (по инструкции для вашей конфигурации) и проверьте, исчезает ли авария: это помогает отличить дефект оси от дефекта общего питания.
  7. Решение о замене принимайте, когда внешние цепи в норме, а авария повторяется. Тогда вопрос в самом модуле питания или сервомодуле.

Как отличить отказ платы управления от отказа силовой части

ПризнакБольше похоже на плату управленияБольше похоже на силовую часть
Напряжение 24 В на входеВ норме, но модуль выдаёт SV0432Может проседать при включении контакторов
Напряжение сетиВ нормеЗвено DC не набирает номинал или просаживается при нагрузке
Поведение аварииНестабильное, плавающее, зависит от тряски и прогреваПовторяется при определённой нагрузке или сразу после включения силы
Визуальный осмотрСледов нагрева нет, возможны вздутые конденсаторы на платеПодгоревшие шины, потемнение, запах гари, отказ вентилятора
Другие аварииСвязь, ошибки ввода-вывода, пропадание индикацииSV0431, SV0437, SV0439 и т.д.

Если после этих проверок причина не локализована, дальше уже требуется стендовая диагностика модуля. В таком случае уместно обратиться к услуге ремонта промышленного оборудования. Сравните свой случай со схемой из статьи диагностика сервосистемы ЧПУ.

Что менять по итогам диагностики и как снизить риск повторения

Чаще всего по итогам диагностики меняют не весь модуль, а конкретный узел: блок питания 24 В, предохранитель, контактор, вентилятор, разъём или кабель. Только если внешние цепи исправны, а авария осталась, речь идёт о сервоусилителе или модуле питания. Заказывайте замену строго по полному артикулу с шильдика старого модуля: у семейства A06B много исполнений, которые различаются мощностью, интерфейсом и совместимостью с конкретной серией. В разделе каталога сервоусилители можно сверить варианты.

Ниже — примеры сервоусилителей β i с интерфейсом I/O Link из нашего каталога. Они подходят для станков и систем, где используются модули этой серии. Для систем α i с отдельным модулем питания подбор ведётся по артикулу существующих PSM и SVM.

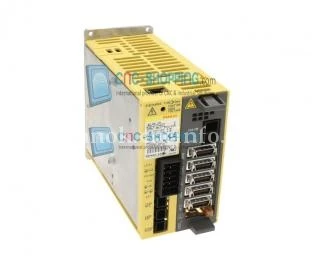

Сервоусилитель Fanuc Servo Amplifier Beta iSV 20 I/O Link A06B-6132-H002
Сервоусилители · β iSV
Сервоусилитель Fanuc Servo Amplifier Beta iSV 20 I/O Link A06B-6132-H002
A06B-6132-H002

Сервоусилитель β iSV 20 с интерфейсом I/O Link. Вариант для станков, где при диагностике подтверждён отказ усилителя; перед заказом сверьте артикул с шильдиком установленного модуля.

Серия β iSV Интерфейс I/O Link

Чтобы авария не повторилась, закладывайте в плановое обслуживание несколько простых мер:

  • раз в полгода подтягивайте силовые клеммы и шины DC, после чего проверяйте их на следы нагрева;
  • чистите радиаторы и вентиляторы модулей от пыли и масляного тумана;
  • контролируйте напряжение 24 В и сети под нагрузкой, фиксируя значения, чтобы видеть деградацию заранее;
  • проверяйте состояние входных защитных аппаратов, включая предохранители;
  • не допускайте перегрузки общего источника 24 В при добавлении датчиков и модулей.

FAQ: частые вопросы

Чем SV0432 отличается от SV0433?

SV0432 указывает на низкое напряжение питания управления конвертера (обычно 24 В), а SV0433 — на низкое напряжение звена постоянного тока (DC link). Первая проблема чаще во внешнем источнике и контактах, вторая — в сети и силовой части.

Можно ли просто сбросить аварию и продолжить работу?

Сброс допустим для проверки, но многократные перезапуски без выяснения причины нагружают силовые элементы. Если авария повторяется, сначала проверьте сеть, 24 В и силовые контакты.

Как понять, что виноват блок питания 24 В, а не сервоусилитель?

Измерьте напряжение на входе модуля под нагрузкой и в момент аварии. Если оно проседает при включении контакторов и осей, причина во внешнем источнике или контактах, а не в усилителе.

Может ли SV0433 вызвать обрыв одной фазы сети?

Да. Обрыв или сильная несимметрия фаз приводит к недобору напряжения звена DC под нагрузкой. Проверьте входной автомат, контактор и предохранители по всем трём фазам.

Нужно ли при замене усилителя сверять артикул?

Да, подбирайте замену строго по полному артикулу с шильдика: у модулей FANUC одной серии различаются мощность, интерфейс и совместимость. Точные требования смотрите в руководстве на вашу систему.

Заключение

SV0432 и SV0433 — аварии питающей части сервосистемы: первая связана с питанием управления конвертера, вторая — с напряжением звена DC. Их причина чаще лежит в сети, источнике 24 В, контактах и силовых шинах, а не в двигателе. Правильная последовательность — зафиксировать картину, определить масштаб, проверить сеть и 24 В под нагрузкой, осмотреть силовые цепи и только потом принимать решение о замене модуля. Напомним: точный смысл кода зависит от модели стойки и конфигурации станка, поэтому окончательно сверяйтесь с руководством по обслуживанию вашей системы.

Если после проверок авария повторяется или нужно подобрать модуль по артикулу, обратитесь к специалистам ООО «Эффективное производство»: поможем определить неисправный узел, подобрать замену и организовать поставку.
