СКБ ИС: как подобрать модель ЛИР — сводный гид по линейке
При заказе датчика линейных или угловых перемещений производства СКБ ИС (Специальное конструкторское бюро измерительных систем, г. Саратов) специалист снабжения часто сталкивается с проблемой: в каталоге десятки обозначений вида ЛИР-7М, ЛИР-8М, ЛИР-9М, ЛИР-158А и других, а в паспорте станка указано только старое обозначение или артикул, стёршийся на шильдике. Ошибка в подборе модели оборачивается либо несовместимостью по посадочным размерам, либо несоответствием разрешающей способности требованиям станка. В этом материале собраны основные критерии, по которым различаются модели линейки ЛИР, и порядок действий при подборе замены.
- Принцип действия и назначение датчиков ЛИР
- Обзор моделей линейки ЛИР
- Как подобрать модель под задачу
- Интерфейсы подключения и согласование с ЧПУ
- Монтаж и требования к установке
- Типичные ошибки при подборе и эксплуатации
- Заключение
Принцип действия и назначение датчиков ЛИР
ЛИР расшифровывается как «линейный измерительный преобразователь» — это фотоэлектрический датчик, который переводит механическое перемещение (линейное или угловое) в последовательность электрических импульсов. Внутри корпуса находится стеклянная или металлическая шкала с нанесённым растром — регулярной решёткой штрихов, и считывающая головка со светодиодом и фотоприёмником. При относительном сдвиге шкалы и головки на выходе формируются квадратурные сигналы, по которым устройство числового программного управления (ЧПУ) вычисляет положение исполнительного органа станка — стола, суппорта, шпиндельной бабки.
Помимо линейных моделей, СКБ ИС выпускает и энкодеры — датчики угловых перемещений, которые устанавливаются на валы приводов, ходовые винты и поворотные столы. Разница в применении: линейные датчики измеряют перемещение напрямую, минуя погрешности передачи через шарико-винтовую передачу (ШВП), тогда как угловые энкодеры измеряют вращение вала двигателя или винта и требуют учёта люфтов и износа передачи.
Линейка датчиков угловых перемещений для установки на валы приводов и ходовые винты, отечественная альтернатива импортным энкодерам для модернизации и ремонта.
Обзор моделей линейки ЛИР
Модели ЛИР различаются между собой по нескольким параметрам: типу шкалы (открытая или закрытая), диапазону измеряемого перемещения, разрешающей способности (шаг растра и коэффициент интерполяции внутри головки) и типу выходного интерфейса. Ниже — сводная таблица по наиболее востребованным моделям, актуальные значения по каждой конкретной партии уточняйте по паспорту устройства.
| Модель | Конструкция | Типовая область применения |
|---|---|---|
| ЛИР-7М | Закрытая шкала, компактный корпус | Малые и средние станки, координатные столы |
| ЛИР-8М | Закрытая шкала, увеличенный диапазон | Фрезерные и токарные станки с ЧПУ |
| ЛИР-9М | Модификация с расширенными посадочными вариантами | Замена импортных линеек при модернизации |
| ЛИР-158А | Круговой (угловой) преобразователь | Поворотные столы, делительные головки |
Подробные технические характеристики, чертежи и электрические параметры каждой модели приведены в паспортах — например, по датчикам ЛИР-7М и ЛИР-8М. Общий справочный материал по всей линейке линейных датчиков собран в отдельном обзоре линейных датчиков СКБ ИС.

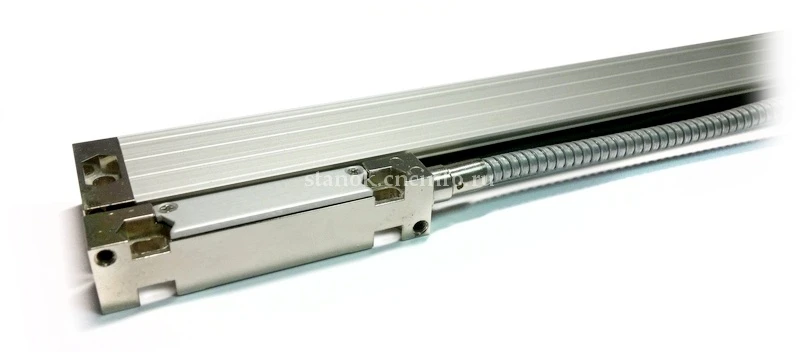

Компактная модель для станков с ограниченным пространством монтажа, применяется как основной измерительный канал по координатам X, Y, Z.

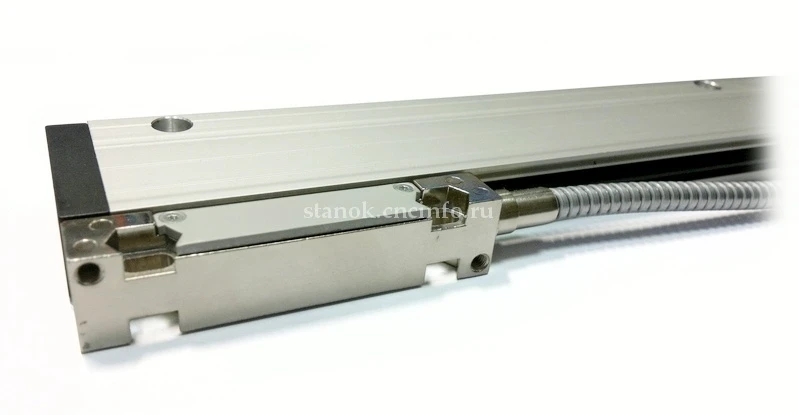

Модель с увеличенным диапазоном измерения, применяется на станках с большими рабочими ходами по осям.

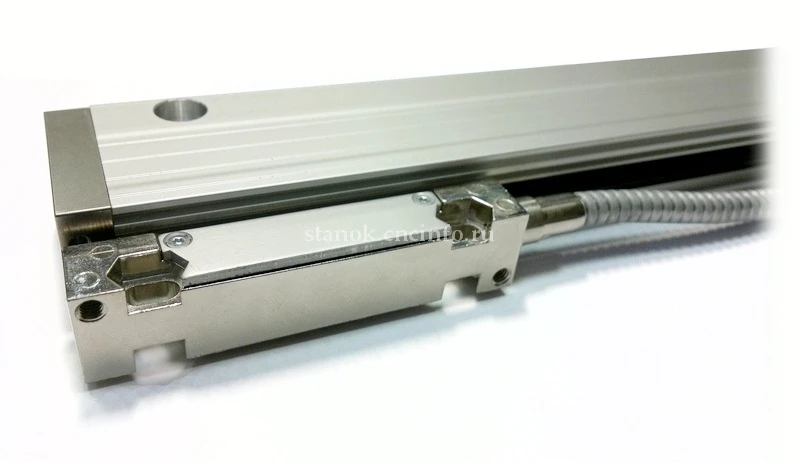

Модификация с расширенным рядом посадочных исполнений — часто применяется как прямая замена импортных линеек при модернизации станка.
Как подобрать модель под задачу
Подбор модели ЛИР — это последовательность проверок, а не выбор «на глаз» по внешнему сходству корпуса. Рекомендуемый порядок действий:
- Снять полное обозначение со старого датчика или найти его в спецификации станка — оно указывает не только модель, но и исполнение по диапазону, интерфейсу и разъёму.
- Определить требуемый диапазон измерения — длину хода по соответствующей оси станка.
- Уточнить разрешающую способность, которая требуется устройству ЧПУ — для станков с высокой точностью обработки может понадобиться более высокая интерполяция сигнала.
- Проверить посадочные размеры и способ крепления — на замену «один в один» или с адаптацией кронштейна.
- Сверить тип выходного сигнала и разъём с входом платы ЧПУ или с интерфейсным модулем.
Если станок ранее оснащался датчиками сторонних производителей и требуется подобрать российский аналог, полезно ориентироваться на общие принципы выбора датчика перемещений — они описаны в статье про датчики линейных перемещений, а для сравнения инкрементального и абсолютного подхода — в материале инкрементальный или линейный энкодер: что выбрать.
Интерфейсы подключения и согласование с ЧПУ
Датчики ЛИР передают сигнал в виде квадратурных импульсов (аналоговых синусно-косинусных или уже преобразованных в цифровой код). Чтобы устройство ЧПУ корректно приняло этот сигнал, между датчиком и системой управления часто устанавливается интерфейсная плата — она преобразует и масштабирует сигнал под конкретный вход стойки. При замене датчика необходимо убедиться, что интерфейсная плата поддерживает разрешение и формат выхода новой модели.

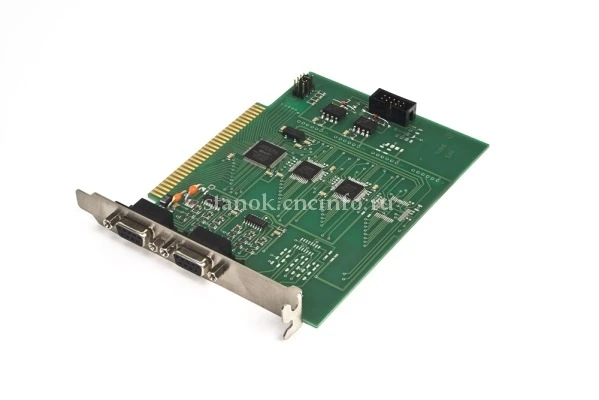

Плата сопряжения датчиков ЛИР с шиной управления через разъём 9-pin, применяется при интеграции линеек в существующую систему ЧПУ.
Похожая задача решается платой интерфейса ЛИР-930-ISA-9pin-G1 — она рассчитана на другой ряд моделей датчиков и другой протокол обмена. Перед заказом платы сверьте её артикул с руководством станка либо уточните совместимость у поставщика, чтобы не приобрести дублирующий, но несовместимый вариант.
Монтаж и требования к установке
Точность работы датчика напрямую зависит от качества монтажа, а не только от выбранной модели. При установке линейного датчика важно соблюдать следующие требования:
- Параллельность шкалы направлению перемещения — отклонение приводит к периодической погрешности измерения.
- Зазор между считывающей головкой и шкалой в пределах, указанных в паспорте — слишком малый зазор ведёт к механическому контакту и износу, слишком большой — к потере сигнала.
- Защиту от стружки, СОЖ (смазочно-охлаждающей жидкости) и вибрации — для этого закрытые модели ЛИР комплектуются защитными сильфонами и уплотнениями.
- Правильную прокладку кабеля — без резких перегибов и вблизи силовых кабелей приводов, чтобы избежать наводок на аналоговый сигнал.
Общие рекомендации по монтажу и обслуживанию актуальны для любых датчиков перемещений, независимо от бренда — сходные требования применяются, например, при установке линеек Heidenhain или оптических шкал других производителей.
Типичные ошибки при подборе и эксплуатации
На практике встречается несколько повторяющихся ошибок при заказе и обслуживании датчиков ЛИР:
- Заказ модели «по памяти» без сверки полного обозначения — модели с похожими номерами (например, разные буквенные индексы у одной цифровой основы) отличаются по диапазону и разъёму.
- Игнорирование состояния защитного сильфона при замене — если старая шкала вышла из строя из-за попадания СОЖ, новая проработает не дольше без устранения причины протечки.
- Установка датчика с разрешающей способностью ниже, чем требует система ЧПУ, что приводит к неточному позиционированию и увеличению погрешности обработки.
- Отсутствие проверки совместимости интерфейсной платы при переходе на другую модель линейки — сигнал может не читаться или читаться с ошибками привязки.
Перед принятием решения о замене полезно также убедиться, что причина сбоя действительно в датчике, а не в проводке или плате управления — методика диагностики подробно разобрана в статье про ошибки чтения энкодера.
FAQ: частые вопросы
Чем отличается ЛИР-7М от ЛИР-8М?
Модели отличаются диапазоном измеряемого перемещения и, в ряде исполнений, конструкцией защиты шкалы. Для точного сопоставления сверяйте полное обозначение и паспортные размеры обеих моделей.
Можно ли поставить датчик ЛИР вместо импортной оптической линейки?
В большинстве случаев да, при условии совпадения посадочных размеров, диапазона и типа выходного сигнала. При различиях в интерфейсе потребуется дополнительная плата сопряжения.
Как определить нужную разрешающую способность датчика?
Разрешающая способность датчика должна соответствовать требованиям устройства ЧПУ и точности станка — эти данные приводятся в руководстве станка или в паспорте ранее установленного датчика.
Нужна ли отдельная плата интерфейса при замене датчика на аналогичную модель СКБ ИС?
Если новая модель полностью повторяет протокол и разъём прежней, отдельная плата не требуется. При смене серии датчика совместимость с существующей платой нужно проверять отдельно.
Что делать, если маркировка на старом датчике стёрлась?
Определить модель можно по чертежу станка, посадочным размерам и типу разъёма, либо передать фотографии датчика и станка специалистам для подбора аналога.
Заключение
Линейка ЛИР от СКБ ИС покрывает большинство типовых задач измерения перемещений на станках с ЧПУ — от компактных координатных столов до крупных фрезерных обрабатывающих центров. Правильный подбор модели требует сверки полного обозначения, диапазона, разрешающей способности и типа интерфейса, а не только внешнего сходства с демонтированным датчиком.
Если у вас нет возможности точно определить модель по остаткам маркировки или нужна помощь с подбором интерфейсной платы под конкретную стойку ЧПУ, обратитесь к специалистам ООО «Эффективное производство» — поможем подобрать датчик по станку, чертежу или фотографии шильдика.
